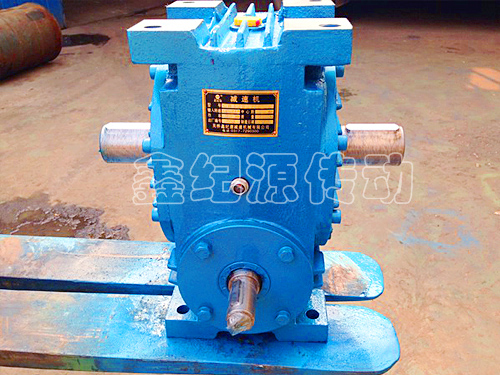

CW模块化减速机

CW模块化减速机与普通圆柱蜗杆减速器相比较，具有结构紧凑、体积小、质量轻的优点。CW系列蜗杆减速机蜗杆齿廓为ZC1-的蜗杆减速器有四种型式：基本型圆弧圆柱蜗杆减速器、轴装式圆弧圆柱蜗杆减速器、立式圆弧圆柱蜗杆减速器、ZC1型双级蜗杆及齿轮-蜗杆减速器。

产地：沧州市>吴桥县

供应商：吴桥鑫纪源减速机械有限公司

技术咨询热线：

0317-7290300 13513025815

CW模块化减速机详细内容介绍information

CW系列圆弧圆柱蜗杆减速机特点（JB/T 7935-1999）

详细介绍：

CW圆弧圆柱蜗杆减速器与普通圆柱蜗杆减速器相比较，具有结构紧凑、体积小、质量轻的优点。蜗杆齿廓为ZC1的蜗杆减速器有四种型式：基本型圆弧圆柱蜗杆减速器、轴装式圆弧圆柱蜗杆减速器、立式圆弧圆柱蜗杆减速器、ZC1型双级蜗杆及齿轮-蜗杆减速器。
CW型圆弧圆柱蜗杆减速器（JB/T 7935-1999）采用渗碳、淬火及磨削的ZC1蜗杆传动，承载能力大、传动效率较高、寿命长。适用于冶金、矿山、起重、运输、化工、建筑、建材、能源、轻工等行业，是应用范围广泛的通用减速器。
工作条件：蜗杆转速不_过1500r/min;工作环境温度为-40～40℃，当工作环境温度低于0℃时，启动前润滑油_加热到0℃以上，或采用低凝固点的润滑油，当工作温度高于40℃时，_采取冷却措施；减速器可正反向运转。
（一）型号与标记
1．型号
CW型—蜗杆齿廓为ZC1的圆弧圆柱蜗杆减速器。

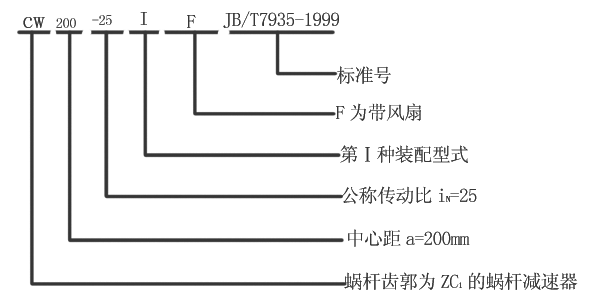

标记

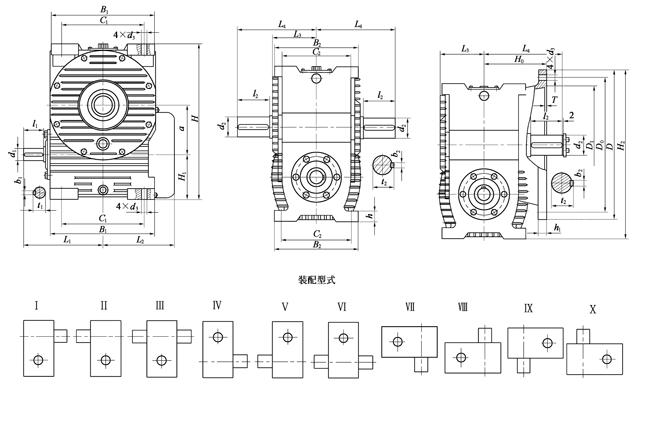

CW系列圆弧圆柱蜗杆减速机技术参数（JB/T 7935-1999）

a	B1	B2	C1	C2	H1	H	L1	L2	L3	L4	h	d1	b1	t1	l1
63	145	125	95	100	65	228	120	120	62	130	16	19j6	6	21.5	28
80	170	160	120	130	80	280	142	140	80	150	20	24j6	8	27	36
100	215	190	170	155	100	340	178	170	95	190	28	28j6	8	31	42
125	260	220	200	180	112	412	215	195	110	205	32	32j6	10	35	58
140	280	240	220	195	125	455	225	215	120	238	35	38k6	10	41	58
160	330	270	275	230	140	500	380	243	140	258	38	42k6	12	45	82
180	360	305	280	255	160	570	295	265	150	270	40	42k6	12	45	82
200	420	340	335	285	180	620	320	295	170	320	45	48k6	14	51.5	82
225	460	360	370	300	200	700	350	320	180	325	50	48k6	14	51.5	82
250	515	390	425	325	200	740	380	350	195	375	55	55k6	16	59	82
280	560	430	450	360	225	840	425	390	215	395	60	60m6	18	64	105
315	620	470	500	395	250	940	460	430	235	415	65	65m6	18	69	105
355	700	520	560	440	280	1050	498	490	260	475	70	70m6	20	74.5	105
400	780	570	630	490	300	1160	545	525	295	510	75	75m6	20	79.5	105

a	B1	B2	C1	C2	H1	H	L1	L2	L3	L4	h	d1	b1	t1	l1
63	145	125	95	100	65	228	120	120	62	130	16	19j6	6	21.5	28
80	170	160	120	130	80	280	142	140	80	150	20	24j6	8	27	36
100	215	190	170	155	100	340	178	170	95	190	28	28j6	8	31	42
125	260	220	200	180	112	412	215	195	110	205	32	32j6	10	35	58
140	280	240	220	195	125	455	225	215	120	238	35	38k6	10	41	58
160	330	270	275	230	140	500	380	243	140	258	38	42k6	12	45	82
180	360	305	280	255	160	570	295	265	150	270	40	42k6	12	45	82
200	420	340	335	285	180	620	320	295	170	320	45	48k6	14	51.5	82
225	460	360	370	300	200	700	350	320	180	325	50	48k6	14	51.5	82
250	515	390	425	325	200	740	380	350	195	375	55	55k6	16	59	82
280	560	430	450	360	225	840	425	390	215	395	60	60m6	18	64	105
315	620	470	500	395	250	940	460	430	235	415	65	65m6	18	69	105
355	700	520	560	440	280	1050	498	490	260	475	70	70m6	20	74.5	105
400	780	570	630	490	300	1160	545	525	295	510	75	75m6	20	79.5	105
