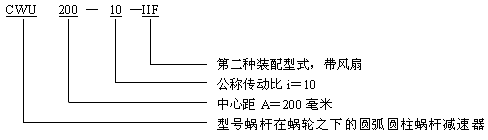

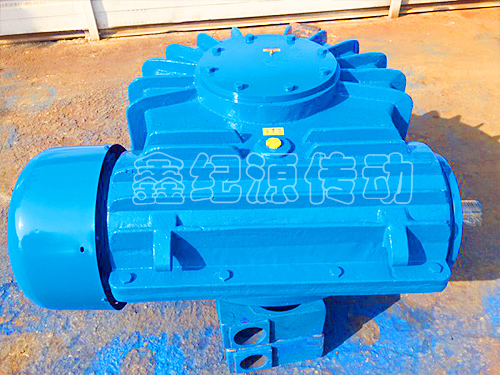

CWS 圆弧圆柱蜗杆减速器概述及标记示例（GB9147 —88 ）

CW系列圆弧圆柱蜗杆减速器

概述

CWS圆弧圆柱蜗杆减速机采用单级蜗杆减速传动，符合标准GB9147－88，此标准达八十年代水平。全系列包括三种型号、十六种中心距、十二种速比。输入功率范围在0.39-189KW之间，输出扭矩在107－43500N.m之间。
圆弧圆柱蜗杆减速机具有承载能力大、传动效率高、使用可靠、寿命长等优点，可适用于冶金、矿山、起重、运输、化工、建筑等各种行业机械设备的减速传动。
减速器的蜗杆轴可正、反两个方向运转，输入转速不_过1500r/min，工作环境温度为－40-40°C。当工作环境温度低于0°C时，起动前润滑油_加热到0°C以上；当工作环境温度高于40°C时，_采取冷却措施。
圆弧圆柱蜗杆减速机符合中华人民共和国标准（GB9147—88）。
圆弧圆柱蜗杆减速机主要类型包括：CWU 蜗杆在下型 CWS 蜗杆在侧型 CWO蜗杆在上型。

本系列减速机符合中华人民共和国标准（GB9147—88）

主要包括：CWU 蜗杆在下型 CWS 蜗杆在侧型 CWO蜗杆在上型

中心距有16种a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、 500。

传动比有12种i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

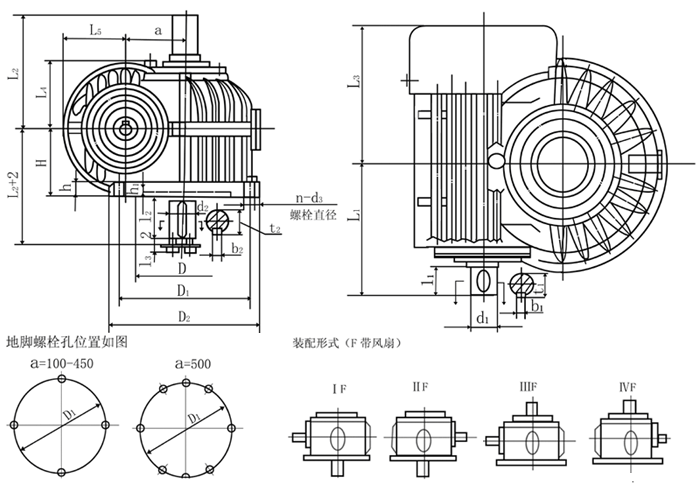

型号＼尺寸	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	i≤12.5
型号＼尺寸	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	d₁	I₁	b₁	t₁	L₁
63	63	155	245	140	105	125	90	125	190	23	5	19js6	28	6	21.5	128
80	80	180	270	160	110	150	95	145	210	23	5	24js6	36	8	27	151
100	100	220	325	200	125	190	110	185	240	23	5	28js6	42	8	31	182

型号\尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	H	d₃	kg(不含油）
型号\尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	H	d₃	kg(不含油）
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	75	M12	19
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	80	M12	28
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	95	M12	42．5

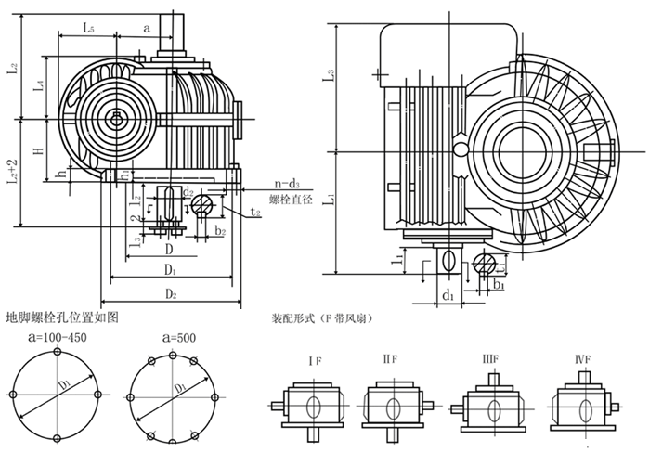

型号＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	i≤12.5
型号＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	d₁	I₁	b₁	t₁	L₁
125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
315	315	605	700	760	430	243	235	50	10	250	65m6	105	18	69	470
355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545
450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
500	500	1000	1100	1180	655	344	300	75	10	375	90m6	130	25	95	680
型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	I₃		地脚螺栓		kg(不含油）
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	I₃		d₃	n	kg(不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	14		M12	4	95
160	32k6	58	10	35	253	65m6	105	18	69	270	15		M16	4	150
200	38k6	58	10	41	300	80m6	130	22	85	325	17		M16	4	270
250	42k6	82	12	45	380	100m6	165	28	106	385	17		M20	4	410
280	48k6	82	14	51.5	407	110m6	165	28	116	405	17		M24	4	550
315	48k6	82	14	51.5	447	120m6	165	32	127	420	17		M24	4	750
355	55k6	82	16	59	492	130m6	200	32	137	470	17		M30	4	930
400	60m6	105	18	64	545	150m6	200	36	158	490	24		M30	4	1200
450	65m6	105	18	69	600	170m6	240	40	179	560	24		M36	4	1650
500	70m6	105	20	74.5	655	190m6	280	45	200	640	24		M30	6	2190
