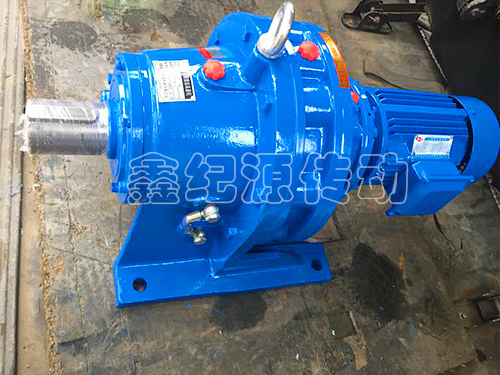

XWSD摆线针轮减速机

XWSD摆线针轮减速机是一种应用行星传动原理，采用摆线针齿啮合，设计_、结构新颖的减速机构。双机行星摆线针轮减速机,大数比行星摆线针轮减速机适用于连续工作制,允许正、反向运转。摆线减速机具有减速比大、传动效率高、体积小、重量轻、故障少、寿命长、运转平稳可靠、噪音小、拆装方便、容易维修、结构简单、过载能力强、耐冲击、惯性力矩小等特点。

产地：沧州市>吴桥县

供应商：吴桥鑫纪源减速机械有限公司

技术咨询热线：

0317-7290300 13513025815

XWSD摆线针轮减速机详细内容介绍information

XWSD摆线针轮减速机是一种应用行星传动原理，采用摆线针齿啮合，设计_、结构新颖的减速机构。它具有减速比大、传动效率高、体积小、重量轻、故障少、寿命长、运转平稳可靠、噪音小、拆装方便、容易维修、结构简单、过载能力强、耐冲击、惯性力矩小等特点。

XWSD摆线针轮减速机全部采用计算机优化设计及国内外_的加工工艺方法制造，各项指标均达到同类产品_水平。

输入功率：0.09kW～173kW
输出转矩：20N.m～60800N.m
传动比：6～658503

XWSD摆线针轮减速机可广泛应用于各种传动机械中的减速机构，如：起重、运输、矿山、冶金、石化、纺织、印染、轻工、制药、食品、环保机械等等。

详细介绍：

XWSD摆线针轮减速机标记方法及其使用条件

(2)使用条件

1)适用于连续工作制,允许正、反向运转。

2）输出轴及输入轴轴伸上的键按GB/T1096普通平键型式及尺寸。

3）卧式双轴型减速器输出轴应处于水平位置工作，_倾斜使用时请与制造厂联系。

4）立式减速器输出轴应垂直向下使用，8155以下机型号为油脂润滑，可以水平使用。

5）润滑方式下表。

机型号	卧	立	机型号	卧	立
8075～8155	润滑脂		807_～8145C	润滑脂
8160～8185	油浴式	柱塞泵	8160A～8227A	油浴式	齿轮泵
8190～8275		齿轮泵

6)润滑油使用环境温度为-10~50°C，若_出温度范围，请与制造厂联系。

8000摆线针轮减速机型号对照表详细介绍：

单级摆线减速机机型对照表

天减

X10

X11

X12

8000系列

8075

8095

8105

8115

8125

8130

8135

8145

8160

8165

8170

8175

8180

8185

8190

8195

B一机部

(B85)

(B100)

(B120)

B15

B18

B22

BB27

B33

B39

B45

B55

B65

B上变厂

B12

B15

B18

B22

BB27

B33

B39

B45

B55

B化工部

双级摆线减速机机型对照表
X天减	00	20	42	53	63	74	84	85	95	106	117	128
B一机部			1812	2215	2715			3322	3922	4527	5527	6533
B上变厂			1812	2215	2715			3322	3922	4527	5527
B化工部			20	31	41		52	53	63	74	84

8000系列双级机表

8075DA	（8075+8075）	8130DB	（8130+8095）	8130DC	（8130+8105）	8135DB	（8135+8095）
8135DC	（8135+8105）	8145DB	（8145+8095）	8145DC	（8145+8105）	8160DA	（8160+8095）
8160DB	（8160+8105）	8160DC	（8160+8115）	8165DA	（8165+8095）	8165DB	（8165+8105）
8165DC	（8165+8115）	8170DA	（8170+8095）	8170DB	（8170+8105）	8170DC	（8170+8115）
8175DA	（8175+8095）	8175DB	（8175+8105）	8170DC	（8175+8115）	8180DB	（8180+8135）
8185DB	（8185+8135）	8190DB	（8190+8135）	8195DB	（8195+8135）

系列	机座号	外形尺寸						安装尺寸							输出轴尺寸						输入轴尺寸
		H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
8000系列	807_	138	84	144	110	125	178	80	41	10	60	120	35	4- 9	14	25	5	16	─	11	12	25	4	13.5	9.5
	808_	138	84	144	110	131	184	80	47	10	60	120	35	4- 9	18	30	6	20.5	─	14.5	12	25	4	13.5	9.5
	809_	207	130	180	150	190	243	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	810_	207	135	180	150	204	257	100	60	12	90	150	40	4-11	28	35	8	31	─	24	12	25	4	13.5	9.5
	811_	257	155	230	204	240	293	120	82	15	115	190	55	4-14	38	55	10	41	─	33	12	25	4	13.5	9.5
	8115B	257	155	230	204	252	312	120	82	15	115	190	55	4-14	38	55	10	41	─	33	15	25	5	17	12
	8130A	300	195	330	230	294	347	150	100	22	145	290	65	4-18	50	70	14	53.5	M10	44.5	12	25	4	13.5	9.5
	8135B
	8130A	300	195	330	230	303	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	12
	8135B
	8130A	300	195	330	230	317	369	150	100	22	145	290	65	4-18	50	70	14	53.5	M10×18	44.5	15	25	5	17	9.5
	8135B
	814_	300	195	330	230	314	367	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	12	25	4	13.5	9.5
	8145B	300	195	330	230	323	383	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8145C	300	195	330	230	337	389	150	120	22	145	290	65	4-18	50	90	14	53.5	M10×18	44.5	15	25	5	17	12
	8160A	356	238	410	300	373	433	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	17	12
	816_
	8160B	356	238	410	300	384	439	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	15	25	5	12
	8165B
	8160C	356	238	410	300	389	462	160	139	25	150	370	75	4-18	60	90	18	64	M10×18	53	18	35	6	20.5	14.5
	8165C
	8170A	425	335	430	340	418	478	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	817_
	8170B	425	335	430	340	432	484	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	15	25	5	17	12
	8175B
	8170C	425	335	430	340	436	509	200	125	30	275	380	80	4-22	70	90	20	74.5	M12×24	62.5	18	35	6	20.5	14.5
	8175C
	8180A	460	380	470	370	474	526	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	15	25	5	17	12
	818_
	8180B	460	380	470	370	496	577	220	145	30	320	420	85	4-22	80	110	22	85	M12×24	71	22	40	6	24.5	18.5
	8185B
	8190A	529	440	530	430	556	629	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	18	35	6	24.5	14.5
	819_
	8190B	529	440	530	430	572	653	250	170	35	380	480	90	4-26	95	135	25	100	M20×34	86	22	40	6	24.5	18.5
	8195B
	820_	530	440	530	448	597	670	250	215	35	360	440	100	4-26	100	165	28	106	M20×34	90	18	35	6	20.5	14.5
	8205B	530	440	530	448	624	705	250	215	35	360	440	100	4-26	110	165	28	106	M20×34	90	22	40	6	24.5	18.5
	821_	575	475	580	485	650	731	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	22	40	6	24.5	18.5
	8215B	575	475	580	485	675	780	265	210	40	395	480	110	4-26	110	165	28	116	M20×34	100	30	45	8	33	26
	822_	610	520	620	526	692	773	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	22	40	6	24.5	18.5
	8225B	610	520	620	526	735	860	280	230	40	420	540	115	4-33	120	165	32	127	M20×34	109	35	55	10	38	30
	823_	667	560	670	562	778	883	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	30	45	8	33	26
	8235B	667	560	670	562	800	938	300	260	45	460	580	120	4-33	130	200	32	137	M24×41	119	40	65	12	43	35
	824_	729	580	720	614	816	921	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	30	45	8	33	26
	8245B	729	580	720	614	837	975	335	263	45	480	630	128	4-39	140	200	36	148	M24×41	128	40	65	12	43	35
	825_	815	630	780	670	956	1081	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	35	55	10	38	30
	8255B	815	630	780	670	978	1133	375	320	50	520	670	140	4-39	160	240	40	169	M30×49	147	45	70	14	48.5	39.5
	826_	874	700	880	736	1088	1243	400	390	55	590	770	160	4-45	170	300	40	179	M30×49	157	45	70	14	48.5	39.5
	8270A	1163	1040	1160	950	1351	1504	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42×52	165	45	70	14	48.5	39.5
	827_
